Raccord Union Mâle - Cannelé - Ecrou hexagonal - Filetage gaz - Série AL

Filetage Gaz - AISI 316L - EU 1.4404 - EN 10272

Informations

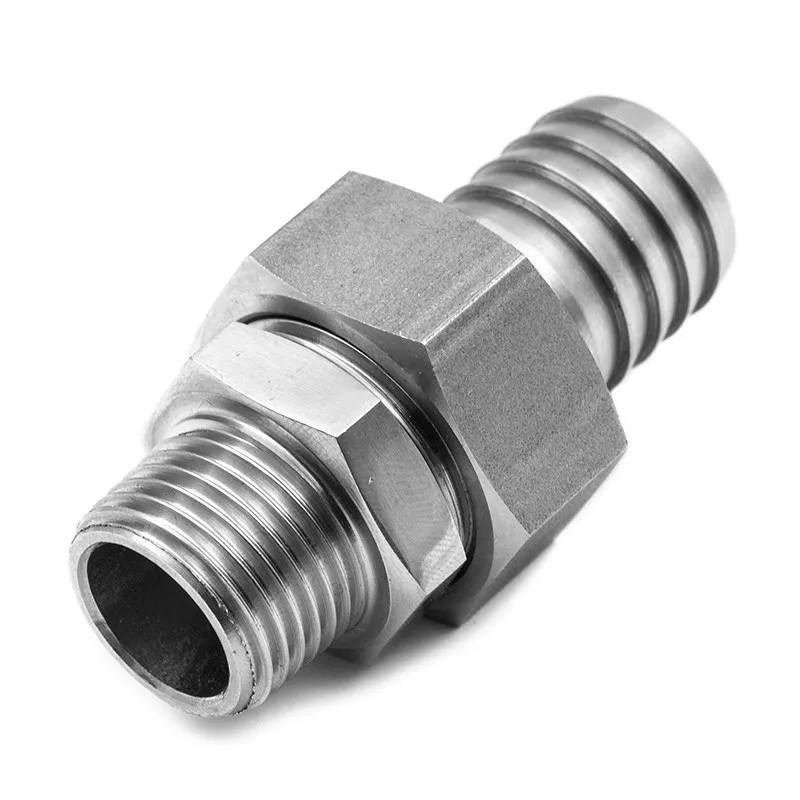

Raccord Union 3 pièces composé d'une pièce filetée mâle et d'une pièce cannelée en inox 316L, et d'un écrou hexagonal 316L. Ce type de raccord n'a pas besoin de joint d'étanchéité.

Serrage préconisé

Voir toute la gamme AL

   Téléchargez la fiche PDF

Référence DN A B C D EQuantitéDemande
308C 8  1/4" 51 21 13.5 8 Connexion
312C 10  3/8" 54 27 17.2 12 Connexion
315C 15  1/2" 64 32 21.3 15 Connexion
320C 20  3/4" 73 38 26.9 20 Connexion
325C 25 1" 83 46 33.7 25 Connexion
332C 32 1" 1/4 90 56 42.4 33.5 Connexion
340C 40 1"1/2 90 64 48.3 40.5 Connexion
350C 50 2" 99 76 60.3 50.5 Connexion

Caractéristiques techniques

AISI316L
Filetagegaz
NormeEN 10272
