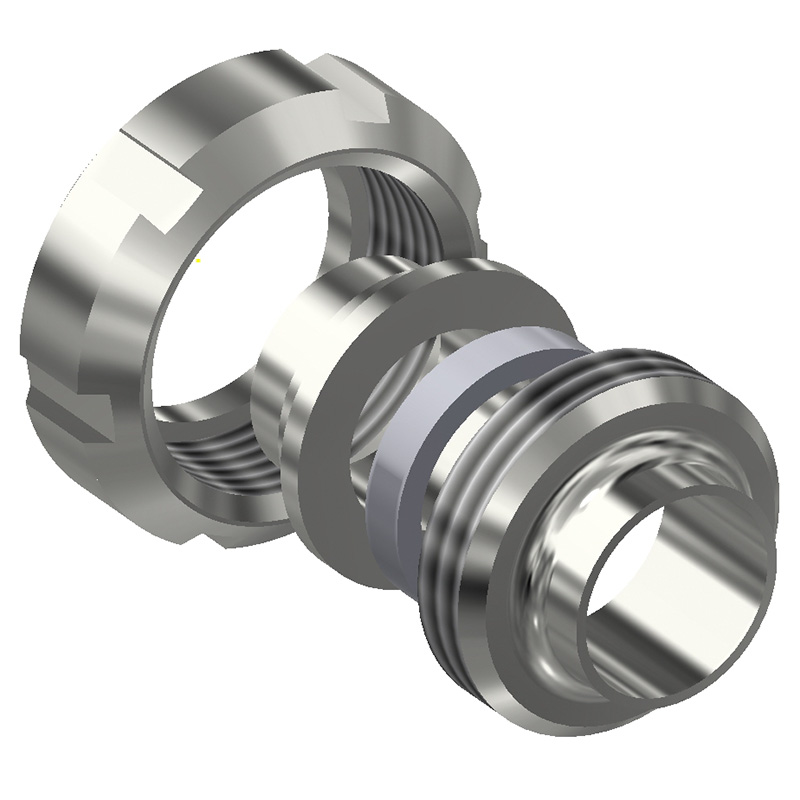

Les raccords SMS (Swedish Manufacturing Standard) font partie des raccords les plus utilisés en industrie alimentaire, chimique et pharmaceutique. Ils sont composés de 4 pièces :
Un nez fileté mâle, à filet rond, qui accueille le joint d’étanchéité
Une pièce lisse à souder, à face plane
Un écrou rond cranté et chanfreiné
Les diamètres SMS sont donnés le plus souvent en mm, selon la norme métrique, mais on peut les trouver aussi en pouces (voir tableau de correspondances). Ils sont disponibles du DN25 au DN104, et usiné en inox 316L.
Les raccords SMS utilisent des joints semi-toriques, des joints à section carrée ou des joints à section en L. L'utilisation d’un joint avec section en L est conseillée car elle améliore l'hygiène du raccord, en supprimant les zones de rétention. Les joints proposés par Sofra Inox sont conformes aux normes américaines FDA et 3A.
Ils s'utilisent dans des installations soumises à une pression modérée (30 bars max).
Les raccords SMS sont faciles à installer mais ne sont pas prévus pour un démontage régulier, car l'alignement de la tuyauterie doit être parfait.
Correspondance des diamètres
DN (mm) | 25 | 38 | 51 | 63 | 76 | 104 |
DN (pouces) | 1" | 1"½ | 2" | 2"½ | 3" | 4" |
