Coude 90° 5D ISO et gaz - Sans soudure - 316L

AISI 316L (1.4404)
EN 10253-4 - EN 10216-5

Informations

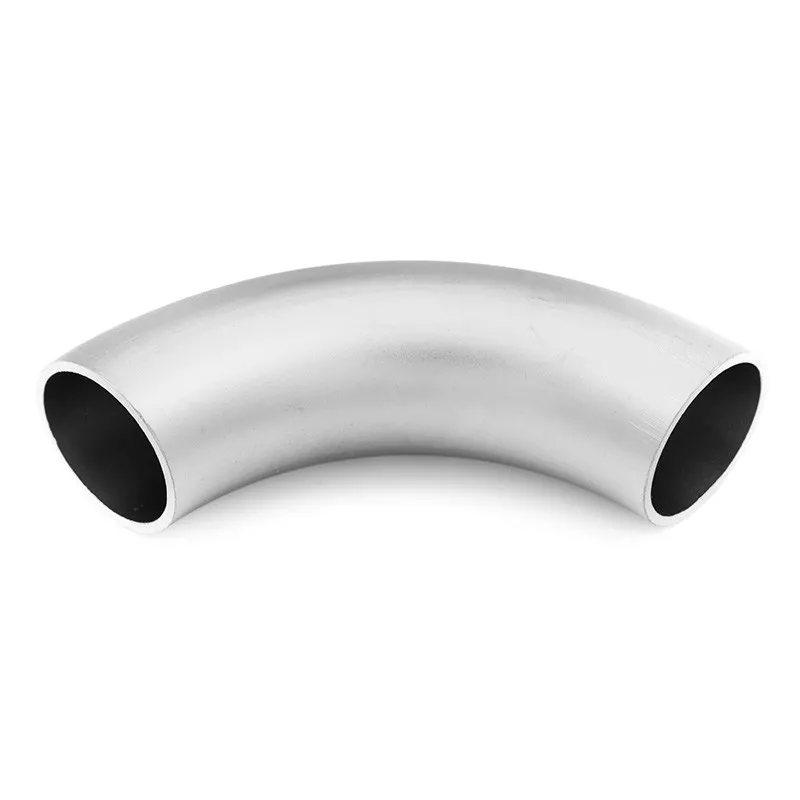

Coude ISO/gaz rayon 5D à 90° sans soudure (EN 10216-5) en inox 316L pour l'industrie chimique, disponible en diamètre 13.5mm à 114.3mm.

   Téléchargez la fiche PDF

Références Diam E R Fichier 3DQuantitéDemande
CE6L513523 13.5 2.3 30 Connexion Connexion
CE6L517216 17.2 1.6 30 Connexion Connexion
CE6L517223 17.2 2.3 30 Connexion Connexion
CE6L521316 21.3 1.6 45 Connexion Connexion
CE6L521320 21.3 2 45 Connexion Connexion
CE6L521326 21.3 2.6 45 Connexion Connexion
CE6L526920 26.9 2 57 Connexion Connexion
CE6L526926 26.9 2.6 57 Connexion Connexion
CE6L526916 26.9 1.6 57 Connexion Connexion
CE6L533720 33.7 2 72 Connexion Connexion
CE6L533732 33.7 3.2 72 Connexion Connexion
CE6L533716 33.7 1.6 72 Connexion Connexion
CE6L542420 42.4 2 93 Connexion Connexion
CE6L542432 42.4 3.2 93 Connexion Connexion
CE6L542416 42.4 1.6 93 Connexion Connexion
CE6L548320 48.3 2 108 Connexion Connexion
CE6L548332 48.3 3.2 108 Connexion Connexion
CE6L548316 48.3 1.6 108 Connexion Connexion
CE6L560320 60.3 2 135 Connexion Connexion
CE6L560336 60.3 3.6 135 Connexion Connexion
CE6L560316 60.3 1.6 135 Connexion Connexion
CE6L576120 76.1 2 175 Connexion Connexion
CE6L576136 76.1 3.6 175 Connexion Connexion
CE6L588920 88.9 2 205 Connexion Connexion
CE6L588930 88.9 3 205 Connexion Connexion
CE6L588940 88.9 4 205 Connexion Connexion
CE6L5114320 114.3 2 270 Connexion Connexion
CE6L5114330 114.3 3 270 Connexion Connexion

Caractéristiques techniques

EN 100881.4404
AISI316L
