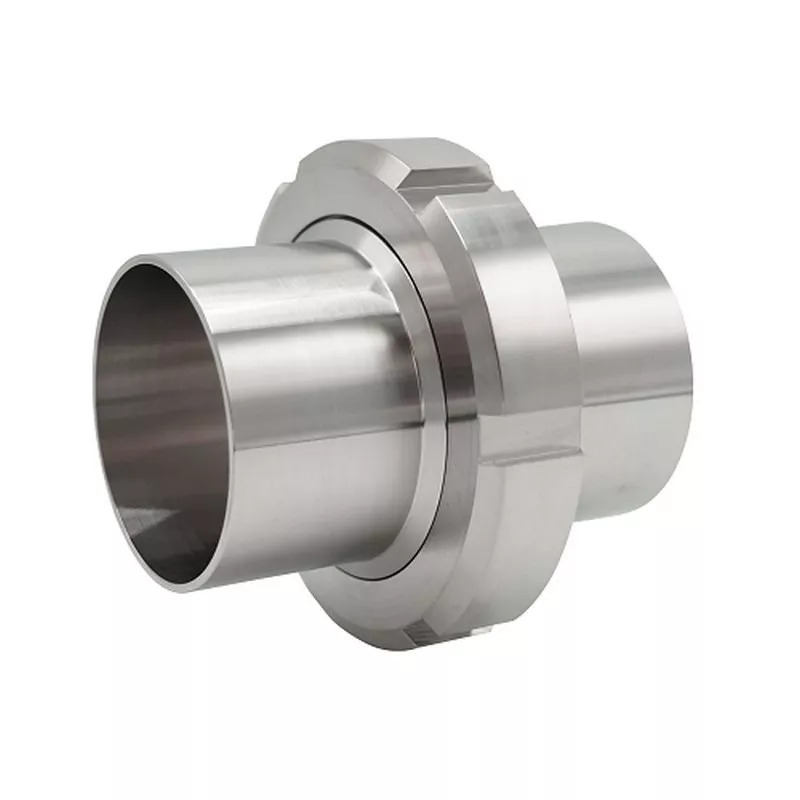

Racccord complet DIN 11864-1 forme A

AISI 316L - EU 1.4404

Informations

Raccord complet DIN 11864-1 Forme A, composé d'une pièce lisse, d'une pièce filetée, d'un joint torique et d'un écrou cranté. Disponible du DN 10 au DN 100.

   Téléchargez la fiche PDF

Référence DN A B C D E QuantitéDemande
RD11864-10L 10 10 13 76 Rd28 x 1/8" 38 Connexion
RD11864-15L 15 16 19 76 Rd34 x 1/8" 44 Connexion
RD11864-20L 20 20 23 76 Rd44 x 1/6" 54 Connexion
RD11864-25L 25 26 29 77 Rd52 x 1/6" 63 Connexion
RD11864-32L 32 32 35 88 Rd58 x 1/6" 70 Connexion
RD11864-40L 40 38 41 88 Rd65 x 1/6" 78 Connexion
RD11864-50L 50 50 53 89 Rd78 x 1/6" 92 Connexion
RD11864-65L 65 66 70 113 Rd95 x 1/6" 112 Connexion
RD11864-80L 80 81 85 117 Rd110 x 1/4" 127 Connexion
RD11864-100L 100 100 104 120 Rd130 x 1/4" 148 Connexion

Caractéristiques techniques

AISI316L
