Un peu d'histoire
A l'origine des raccords Clamp se trouve une petite entreprise américaine du Wisconsin, Tri-Clover, fondée en 1919 par 3 associés (Thompson, Jensen et Hinrichs), avec un trèfle comme emblème.

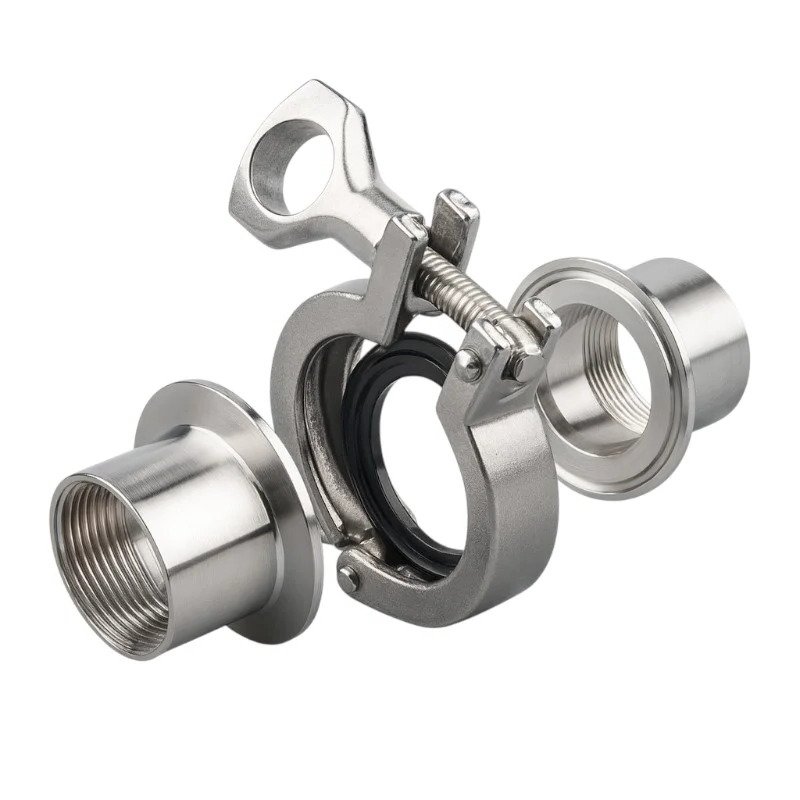

L'entreprise développa la production de raccords de plomberie dans les années 30, et inventa le raccord Clamp tel que nous le connaissons, avec ses 2 ferrules, son collier et son joint d'étanchéité.
En 1953, Tri-Clover est racheté par la société Ladish, qui enregistre la marque Tri-Clamp® en 1955. En 1991, c'est le groupe Alfa Laval qui devient propriétaire de Tri-Clover® et Tri-Clamp®.
Un raccord, plusieurs normes

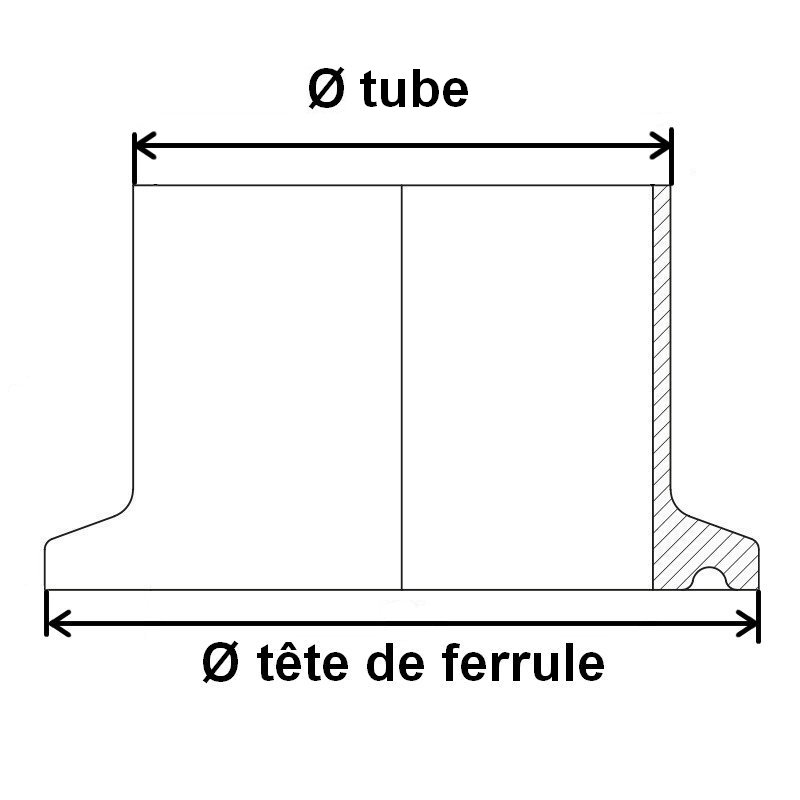

Le raccord Clamp a été adopté par l'industrie mondiale et se décline sous plusieurs normes de raccordement. Il convient de prêter attention au diamètre de la partie tubulaire de la ferrule, car c'est lui qui détermine la norme utilisée.
Le diamètre externe (OD) de la tête de ferrule est standardisé, quelle que soit la norme, et le diamètre du collier Clamp dépend de la tête de ferrule. Le joint d'étanchéité dépend également ce ce diamètre.

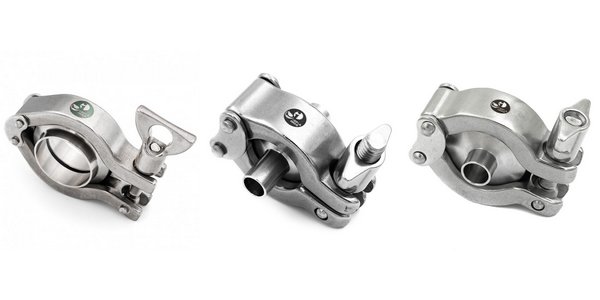

On trouve des ferrules de différentes longueurs et diamètres, et différents types de colliers Clamp (double ou simple articulation, écrou standard ou non débouchant, en inox ou avec revêtement en céramique).
Diamètres tête de ferrule : 25 mm, 34 mm, 50.5 mm, 64 mm, 91 mm, 106 mm, 119 mm
Diamètres tube SMS : 25 mm, 38 mm, 51 mm, 63.5 mm, 76.1 mm, 104 mm
Diamètres tube DIN : 23 mm, 29 mm, 35 mm, 41 mm, 53 mm, 70 mm, 85 mm, 104 mm
Diamètres tube ISO : 8 mm, 10 mm, 12 mm, 13.5 mm, 17.2 mm, 18 mm, 21.3 mm, 26.9 mm, 33.7 mm, 42.4 mm, 48.3 mm, 60.3 mm, 76 mm
Diamètres tube ASME : 12.75 mm, 19.05 mm, 25.4 mm, 38.1 mm, 50.8 mm, 63.5 mm, 76.2 mm, 101.6 mm
Nos raccords Clamp
Nous proposons une gamme complète de raccords Clamp compatibles avec les différentes normes de robinetterie, ainsi que des bouchons et des ferrules filetées. Nos pièces sont usinées en France à partir d'acier inox 316L/1.4404 d'origine européenne et respectant la norme DESP.
Ces produits haut de gamme respectent les critères de qualité les plus stricts et sont validés par les grands noms de l'industrie pharmaceutique.
Outre les produits respectant les dimensions de différents standards, nous proposons la fabrication de pièce en inox sur mesure par la société Beal Inox, pour répondre à des besoins spécifiques dans l'industrie.
