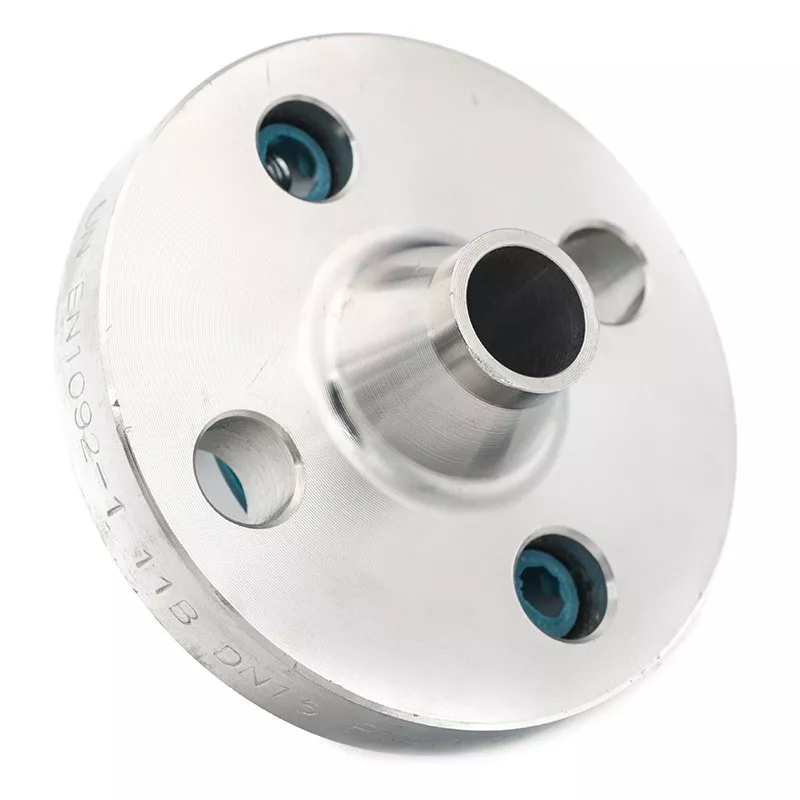

Bride à collerette - PN25/40 - Type 11B DIN 26350 - 304L

AISI 304L (1.4306)

Informations

Bride à collerette, Type 11B DIN 26350, Pression nominale PN25/40, usinée en inox 304L pour l'industrie chimique.

Bride à collerette - PN25/40 - Type 11B DIN 26350 - 304L
Références DN b C D E H nb vis O diam tube Fichier 3DQuantitéDemande
BC4LPN4015 15 16 65 95 45 38 4 14 21.3 Connexion Connexion
BC4LPN4020 20 18 75 105 58 40 4 14 26.9 Connexion Connexion
BC4LPN4025 25 18 85 115 68 40 4 14 33.7 Connexion Connexion
BC4LPN4032 32 18 100 140 78 42 4 18 42.4 Connexion Connexion
BC4LPN4040 40 18 110 150 88 45 4 18 48.3 Connexion Connexion
BC4LPN4050 50 20 125 165 102 48 4 18 60.3 Connexion Connexion
BC4LPN4065 65 22 145 185 122 52 8 18 76.1 Connexion Connexion
BC4LPN4080 80 24 160 200 138 58 8 18 88.9 Connexion Connexion
BC4LPN40100 100 24 190 235 162 65 8 22 114.3 Connexion Connexion

Caractéristiques techniques

AISI304L
