Raccord Union Lisse - lisse - Ecrou hexagonal - Série AL

AISI 316L - EU 1.4404 - EN 10272

Informations

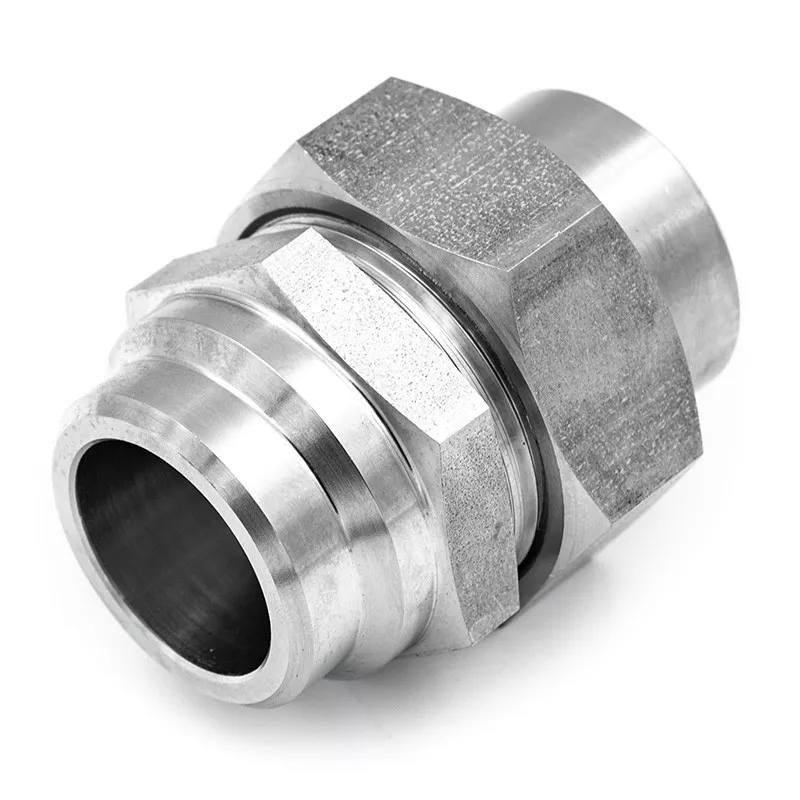

Raccord 3 pièces cône sur sphère, composé de 2 pièces lisses en inox 316L et d'un écrou de serrage hexagonal en inox 316L. Ce raccord, 100% fabriqué en France par Beal Inox, est conforme à la norme EN 10272.

Serrage préconisé

Voir toute la gamme AL

   Téléchargez la fiche PDF

Référence DN A B C D E Fichier 3DQuantitéDemande
408AL 8  1/4" 41 21 13.5 8 Connexion Connexion
412AL 10  3/8" 45 27 17.2 12 Connexion Connexion
415AL 15  1/2" 52 32 21.3 15 Connexion Connexion
420AL 20  3/4" 58 38 26.9 20 Connexion Connexion
425AL 25 1" 61 46 33.7 25 Connexion Connexion
432AL 32 1" 1/4 64 56 42.4 33.5 Connexion Connexion
440AL 40 1"1/2 64 64 48.3 40.5 Connexion Connexion
450AL 50 2" 66 76 60.3 50.5 Connexion Connexion
465AL 65 2" 1/2 92 92 76.1 68.5 Connexion
480AL 80 3" 103 112 88.9 81 Connexion
4102AL 100 4" 130 140 114.3 105 Connexion

Caractéristiques techniques

AISI316L
NormeEN 10272
